双排同径球回转支承

类别：转盘轴承

发布日期：2021-08-09 14:43:30

浏览次数：24271次

产品特点：双排同径球回转支承转盘轴承主要用于风力发电机设备和混凝土运输泵车。在风力发电设备中，轴承安装在螺旋桨的根部，以充当侧面螺旋桨。间隙要求为零或负，并且启动摩擦扭矩大，回转精度高。

咨询热线：15538515696 在线订购

产品型号产品描述

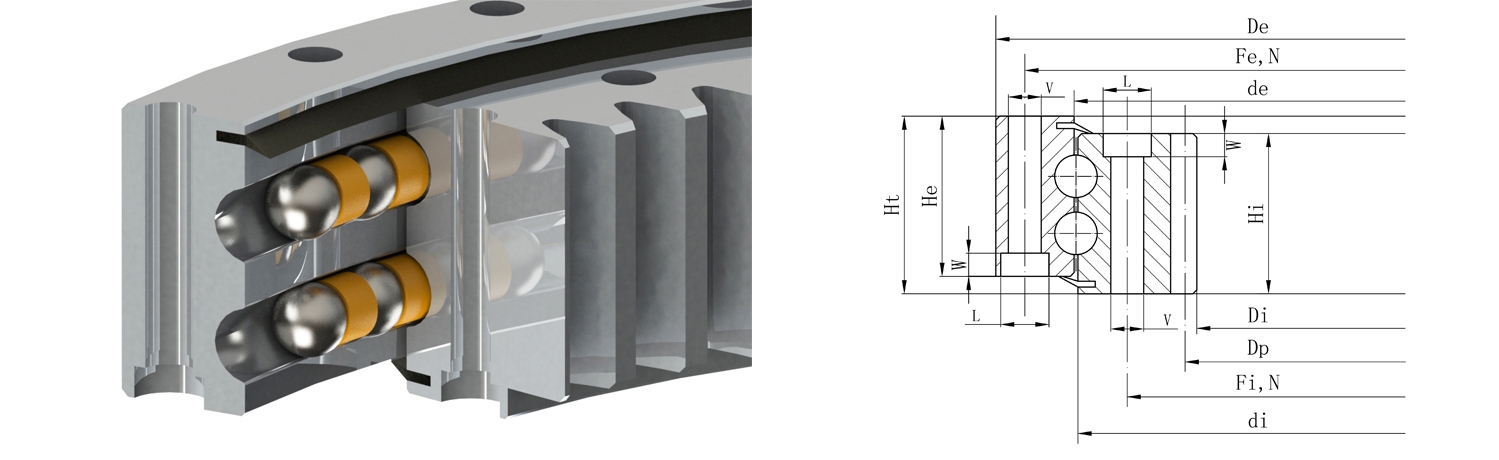

外齿式双排同径球回转支承型号尺寸参数

外齿式双排同径球转盘轴承

型号	外形尺寸							安装尺寸						齿参数				载荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Fi	N	V	L	W	m	Z	x·m	Dp
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]		[-]	[mm]	[-]	[mm]	[mm]	[kN]	[kg]
2B22-E-0307	432	309	305	224	83	83	92	360	254	16	17	25	12	6	70	-	420	40.8	51
2B22-E-0383	504	385	381	300	83	83	92	436	330	16	17	25	12	8	61	-	488	81.6	64
2B25-E-0475	595	477	473	382	88	88	98	540	410	24	17	25	14	5	117	-	585	34	85
2B25-E-0575	712	577	573	470	88	88	98	640	508	24	17	25	9	8	87	-	696	81.6	123
2B20-E-0752	864	754	750	678	83	83	92	800	706	36	17	25	9	6	142	-	852	62	114
2B25-E-0821	979	823	819	718	92	92	102	893	753	36	21	31	15	10	94	11	940	141.2	200
2B20-E-0968	1080	970	966	893	83	83	92	1015	922	30	17	25	10	8	133	-	1064	82.6	148
2B25-E-1077	1200	1079	1075	976	88	88	98	1135	1012	36	19	-	-	8	148	-	1184	83.6	210
2B25-E-0980	1144	982	978	870	96	96	110	1050	910	36	21	31	12	10	111	8	1110	170	262
2B28-E-1117	1289	1120	1114	985	98	98	108	1198	1035	40	21	31	18	10	125	10.5	1250	160.4	332
2B28-E-1215	1380	1218	1212	1095	98	98	108	1290	1135	36	23	34	16	10	136	-	1360	144	334
2B30-E-1249	1476	1252	1246	1085	101	101	110	1350	1150	48	26	37	23	10	144	8.6	1440	172	502
2B35-E-1249	1472	1252	1246	1085	134	134	144	1350	1150	36	28	41	27	14	102	9.1	1428	295.6	640
2B30-E-1391	1603	1394	1388	1208	110	110	120	1500	1280	40	29	-	-	10	157	7.5	1570	202	636
2B35-E-1402	1604	1405	1399	1208	134	134	144	1500	1280	48	31	46	28	10	157	7	1570	295.6	710
2B35-E-1390	1634	1393	1387	1208	138	134	148	1500	1280	48	31	46	24	14	113	14	1582	354.6	800
2B35-E-1578	1805	1581	1575	1433	140	140	156	1671	1485	60	28	41	15	16	109	16.9	1744	411.2	810

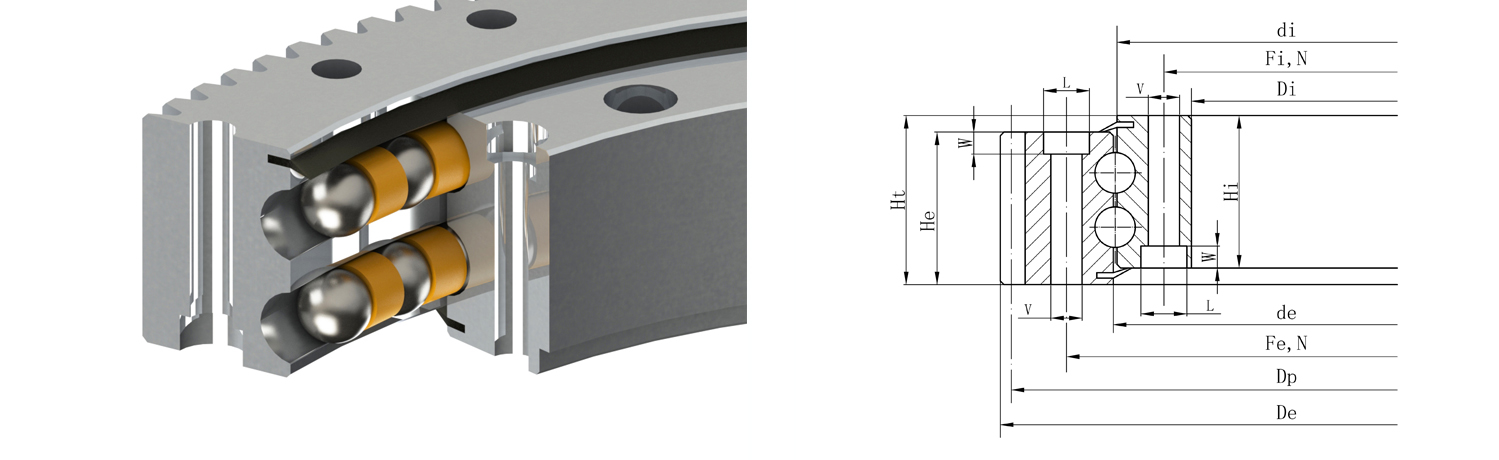

内齿式双排同径球回转支承型号尺寸参数

内齿式双排同径球转盘轴承

型号	外形尺寸							安装尺寸						齿参数				载荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Fi	N	V	L	W	m	Z	x·m	Dp
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]		[-]	[mm]	[-]	[mm]	[mm]	[kN]	[kg]
2B22-I-0625	705	627	623	504	83	83	92	675	575	32	17	25	9	8	65	-	520	98.6	95
2B22-I-0763	850	765	761	641	83	83	92	820	705	36	17	25	17	8	81	-4	648	128.4	128
2B20-I-0897	973	899	895	786	88	88	97	944	850	36	17	25	11	8	100	-	800	90.6	141
2B22-I-0885	982	887	883	754	88	88	97	944	826	36	21	31	14	8	95	-4	760	123.6	170
2B25-I-0972	1074	974	970	820	100	96	114	1035	910	40	21	-	-	10	84	-	840	152	234
2B22-I-1088	1172	1090	1085	962	88	88	97	1134	1040	36	17	25	11	10	98	-	980	113.4	193
2B25-I-1103	1200	1105	1099	963	96	96	110	1160	1040	36	21	31	12	10	98	-	980	124.6	239
2B30-I-1143	1250	1147	1141	998	99.5	99.5	110	1208	1080	36	21	31	12	10	100	-8	1000	182.6	276
2B28-I-1222	1345	1225	1219	1061.6	98	98	108	1290	1150	40	21	31	16	10	108	-	1080	146.6	331
2B30-I-1351	1470	1354	1348	1179	98	98	108	1425	1270	48	23	34	18	12	100	-	1200	171	365
2B40-I-1386	1530	1389	1383	1186	134	134	144	1480	1290	48	25	37	23	12	100	-	1200	226	627
2B30-I-1613	1750	1616	1610	1418.4	110	105	120	1705	1525	48	25	37	23	12	120	-	1440	186.2	564
2B45-I-1605	1780	1606	1602	1375	134	134	144	1710	1500	48	31	46	28	14	100	-	1400	274.8	840
2B35-I-1935	2100	1938	1932	1719	134	134	144	2035	1835	72	29	-	-	12	145	-	1740	228	965
2B35-I-2003	2178	2006	2000	1779	134	134	144	2108	1898	72	29	-	-	12	150	-	1800	228	1062

　　双排同径球回转支承具有良好的转速、灵活性、重量轻等特点，拥有抗疲劳的设计，承载能力大，寿命长。双排同径球回转支承主要用于风力发电机设备和混凝土运输泵车。在风力发电设备中，双排同径球转盘轴承安装在螺旋桨的根部，以充当侧面螺旋桨，轴承间隙要求为零或负，并且启动摩擦扭矩大，回转精度高。就其自身的特性而言，双排同径球转盘轴承具有紧凑的结构，可有效节省内圈和外圈安装孔的中心直径，同时提高承载能力。
　　我们都知道汽车起重机、挖掘机、汽车起重机、固定起重机、起重轴承、船舶设备和建筑起重机需要一定的承载能力，而双排同径球回转支承就可以很好的地解决了转速与承载的关系，轴承直径基本在500-2000mm,2100-3500mm之间，承载量在150T以内，超出该范围，选用三排滚子轴承。
　　双排同径球回转支承应用
　　选用双排同径球回转支承的机械多为轻便灵活的汽车起重机、水泥泵车、克令吊轴承、汽车起重机，本身承载能力不高但旋转灵活性高于普通设备。
　　回转支承分类
　　回转轴承又叫转盘轴承，通常情况下，回转支承本身具有安装孔，润滑油孔和密封装置，可以满足在不同条件下工作的各种主机的不同需求；另一方面，回转支承本身具有紧凑的结构并引导旋转，方便，易于安装和维护。
　　回转支承，根据结构形式的不同，可分为四点接触球回转支承，双列不同直径的球回转支承，交叉圆柱滚子回转支承和三列圆柱滚子回转支承。双排同径球回转支承的类型根据是否带齿将齿的分布位置分为不同的结构，例如无齿型，外齿型和内齿型。
　　根据不同的结构特性，回转支承可以满足工作主机在各种载荷条件下的需求。其中，四点接触球式转盘轴承具有较高的动负荷能力，交叉圆柱滚子回转支承具有较高的静负荷能力，而三排圆柱滚子组合转盘轴承回转支承由于把承载能力的提高引向轴承的高度方向。为了提高轴承的承载能力，不同的滚道和滚子组分别承受各种载荷，因此在相同的受力条件下，轴承的直径可以大大减小，因此具有使主机更紧凑的特点，并且这是一个高承载能力的转盘轴承。
