挖掘机回转轴承

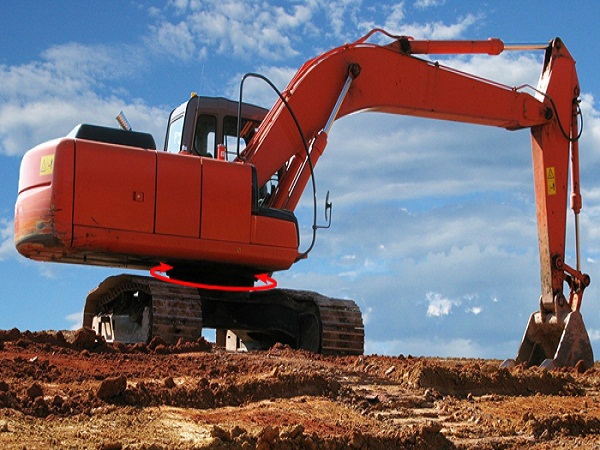

　　挖掘机可以在工作中需要左右旋转，那么回转装置就不可或缺，回转支承是旋转装置的重要部分。挖掘机回转轴承主要用于支撑车身的质量和工作负荷，这个也是挖掘机容易发生故障的地方。

　 一、挖掘机回转轴承结构与特点

　　挖掘机回转支承保养方法

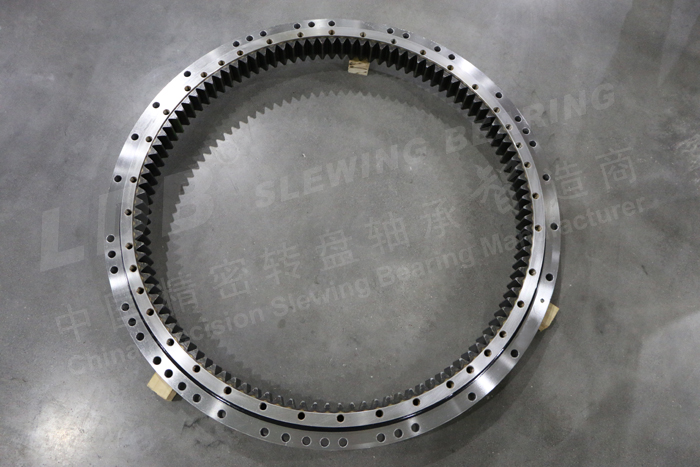

　　液压挖掘机一般由单列四点接触球内齿轮回转支承，挖掘机回转支承保养主要包括滚道和内齿圈的润滑和清洁，内外油封的保养，紧固螺栓的保养。
　　1.滚道润滑
　　挖掘机在使用过程中，在滚道中加入润滑脂，可以减少滚动体、滚道和垫块之间的摩擦磨损。滚道腔空间狭小，润滑脂延长线需要用手动喷枪手动加注。
　　滚道腔一般补充2#锂基润滑脂润滑，充脂周期一般为100h。在粉尘、高温、连续作业等特殊工况下，应适当增加灌装周期。添加润滑脂时，需要旋转回转支承，每15分钟添加一次°~25°， 加注时，注意观察回转支承的外密封圈。当您看到润滑脂从外密封圈泄漏一圈时，应停止加注。
　　在给滚道腔加注润滑脂时，应避免使用“固定加油”、“单点加油”等不良的加油方式，因为上述不良的加油方式会导致旋转时局部漏油，甚至引起永久注意的回转支承油封不要混入不同类型的润滑脂，以免过早更换。更换旋转滚道中严重变质的润滑脂时，在加注润滑脂时，应缓慢均匀地转动回转支承，使润滑脂均匀地加注到滚道中。这个过程不能操之过急，需要一步一步地完成油脂的新陈代谢。

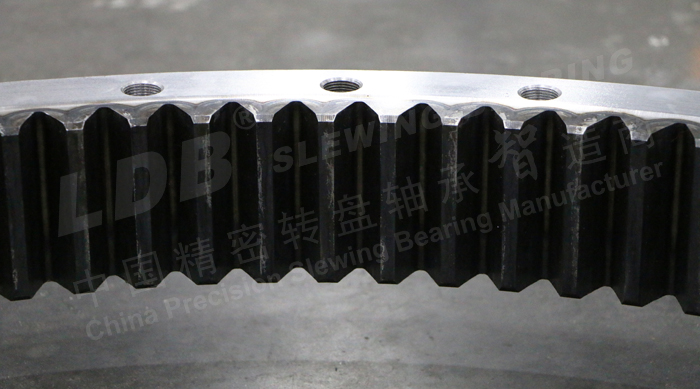

　　2.齿轮柔性区的维护
　　如果你把橡胶垫放在金属盖下面，用螺栓固定。如果螺栓松动或橡胶垫失效，水会从金属盖泄漏到旋转齿圈的润滑腔（集油盘）中，导致润滑脂过早失效，润滑效果降低，加剧齿轮磨损和腐蚀。
　　更换内齿圈润滑腔内润滑脂的方法如下：
　　①用工作装置支撑挖掘机，操作人员进入挖掘机履带架下方，打开金属盖；
　　②其次，将挖掘机落在地面上，启动挖掘机旋转约10圈，再次排干油脂。回转支承内齿圈的润滑腔也充满了2#锂基润滑脂。更换周期一般为2000h，充填量根据挖掘机型号确定。
　　3.内外油封检修
　　回转支承内外油封均为橡胶密封条结构，承受压力较小。外油封位于回转支承内齿圈的下表面，防止来自回转支承的外部砂粒等异物进入滚道，造成滚动体和滚道的磨损；内油封位于旋转支承外圈的上表面，防止内齿圈的润滑腔润滑脂进入滚道腔。
　　转子转动时，检查转动轴承内外油封是否完好。如有损坏，应及时修理或更换，在插入回转支承环齿轮和回转马达减速器小齿轮的过程中，润滑脂与齿轮油混合。当温度升高时，润滑脂会变稀，变稀的润滑脂会被推到齿圈的上端表面，并通过内油封渗入滚道，造成外油封漏油滴落，加速损坏滚动体、滚道和外油封。
　　一些操作人员认为，回转支承的润滑周期与动臂和斗杆的润滑周期相同，需要每天加注润滑脂，这实际上是错误的。这是因为添加了过多的润滑脂，这将导致滚道中的润滑脂过多。同时，杂质会进入旋转支承滚道内部，加速滚动体和滚道的磨损。
　　4.紧固螺栓的维护
　　回转支承螺栓拧紧时，一般不应超过其受力。当螺栓的拉力超过螺栓本身的抗拉强度时，就不会形成预紧力。为保证螺栓工作的可靠性，应按该类螺栓更换10.9强度螺栓，材料应为45#钢，经中温淬火和回火，硬度为HRC39平垫圈，禁止使用弹簧垫圈。
　　如果回转支承的10%螺栓松动，则其余螺栓处于张紧和断裂状态。螺栓松动会引起变形和冲击，导致螺栓松动加剧，松动更多，导致螺栓断裂，甚至发生撞车和死亡。因此，在第一个100小时和500小时的回转支承工作后，检查螺栓预紧箍。此后，应每工作1000小时检查一次预紧箍，以确保螺栓具有足够的预紧力。
　　5.齿轮间隙的调整
　　回转支承齿轮与回转马达减速器输出齿轮装配时，应以回转支承内齿节圆径向跳动的高点来调整齿轮齿隙。在挖掘机回转支承内齿节圆的最大径向跳动点处，旋转电机减速器齿轮的齿隙Sh为≥0.03m（m为齿轮模数）。
　　调整齿轮间隙时，注意观察旋转电机减速器与旋转平台之间的连接螺栓是否松动，齿轮是否插入，对中间隙是否过大或过小。这是因为如果间隙过大，会使挖掘机在启停时穿透齿轮，容易产生异响；如果间隙过小，会造成回转支承和旋转电机减速器小齿轮卡住，甚至造成断齿。
　　调整时，注意观察旋转电机与旋转平台之间的定位销是否松动，定位销和销孔属于过盈配合，定位销不仅起到定位作用，而且增加了旋转电机减速器螺栓的拧紧强度，减少了旋转电机减速器松动的可能性。
　　6.静电维护
　　定位销为锥形结构，用于固定插入件，防止插入移动。插入位于旋转载荷的非承重位置，高于主载荷平面。
　　固定定位的重新松动会引起位移和位移，导致滚道在插入位置发生变化。滚动元件移动时，会与插入件碰撞，产生异常噪音。覆盖土，注意观察是否发生置换。
　　7.严禁用水冲洗回转支承
　　严禁用水冲洗回转支承，侵入冲洗水和杂质，灰尘进入回转支承滚道，腐蚀和损坏滚道，导致润滑脂更换，破坏润滑状态，润滑脂变质；避免任何溶剂接触回转支承油封，以免导致油封腐蚀。
　　一般情况下，挖掘机旋转后，其回转支承容易出现噪音、冲击等故障。操作人员应注意观察、及时检查和故障排除。只有正确合理地维护回转支承，才能保证其正常运行，充分发挥其性能，延长其使用寿命。
