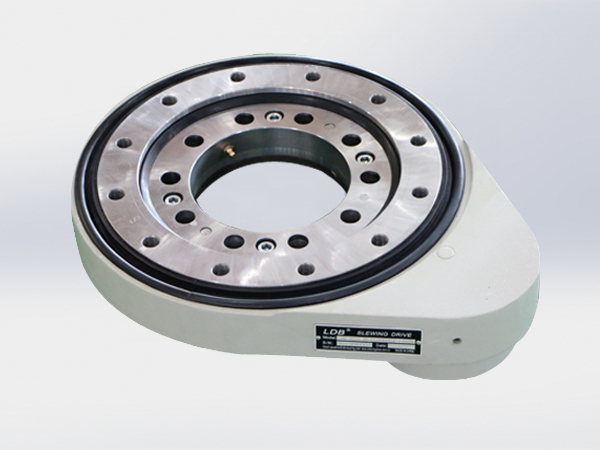

SG-I直齿驱动

类别：直齿驱动

发布日期：2021-09-13 08:55:18

浏览次数：16772次

产品特点：该产品具有加工容易，制造装配方便，精度高等优点，由于其大的承载能力范围，它被广泛用于我国的冶金，矿山，运输等设备。

咨询热线：15538515696 在线订购

产品型号产品描述

SG-I直齿驱动型号参数

型号	参数	模数	齿圈齿数	小齿轮齿数	总传动比	最大扭矩	标准扭矩	最大保持扭矩	径向额定静载荷	轴向额定静载荷	径向额定动载荷	轴向额定动载荷	重量（包括RE-300液压马达的12KG)	压力差	油留量	输出转速	最大可达扭矩
	代号	m	z2	z1	i	Md max	Md nom	Mh	Co rad	Co ax	C rad	C ax		△P	Q	n	Md
	单位	[mm]	[-]	[-]	[-]	[Nm]	[Nm]	[Nm]	[kN]	[kN]	[kN]	[kN]	[kg]	[bar]	[I/min]	[min-1]	[Nm]
SG-I-0229		4	81	15	5.40	2852	2476	2852	151	439	143	168	46	150	13	5	2852
SG-I-0311		4	102	15	6.80	3574	2520	3574	198	529	163	190	52	150	15	5	3574
SG-I-0411		4	126	15	8.40	4476	3181	4476	261	699	180	211	62	150	17	5	4476
SG-I-0541		4	156	15	10.40	5632	4031	5632	344	922	201	236	75	150	21	5	5632
SG-I-0641		4	183	15	12.20	6534	4675	6534	408	1092	215	251	85	155	23	5	6534
SG-I-0741		4	207	15	13.80	7437	5362	7437	471	1262	226	264	95	155	25	5	7437
SG-I-0841		4	231	15	15.40	8339	6012	8339	535	1433	237	278	106	155	28	5	8339
SG-I-0941		4	258	15	17.20	9242	6688	9242	599	1603	247	290	116	155	30	5	9242
SG-I-1091		4	294	15	19.60	10613	7681	10613	695	1859	261	305	132	150	35	5	10613

SG-I直齿驱动的主要功能是改变原动机和执行器之间的速度和转矩，并广泛用于机械工业和冶金工业。

一、SG-I直齿驱动特点

1.SG-I直齿驱动为替代带齿转盘加小齿轮的结构，这种结构能实现对空间的节省，便于安装。
　　
　　2.驱动的噪音小，磨合程度也小，因此SG-I直齿驱动常用于重型机械的传动。
　　
　　3.较高的传动效率，转速快。
　　
　　4.SG-I直齿驱动可以承受轴向，径向的压力。
　　
　　5.高刚性、高精度。
　　
　　6.驱动的防护设计能有效延长使用寿命，降低维护成本，提高操作人员安全性。
　　
　　7.外观干净整洁。
　　
　　8.SG-I直齿驱动可根据用户的需要来定制化设计。
　　

　　9.额定输入功率大，额定输出转矩范围广以及较大的承载能力，使得SG-I直齿驱动可广泛用于我国的冶金，矿山，运输等设备。

二、SG-I直齿驱动安装方法　

　　1.实心轴固定安装法

　　这种安装方法是通过联轴器，链轮，齿轮，皮带轮等将减速机的输出轴与冶金机械连接，并通过减速机底部的地脚螺栓将减速机牢固地安装在坚固的结构上。SG-I直齿驱动平常一般会采用这种安装方法。对于此类产品，可在车身底脚上加工螺纹孔，来实现调节螺栓调节安装位置的作用。同时，应使用销钉进行锁定，以防止在安装过程中移动。

　　2.空心轴单点浮动安装法

　　这种安装方法将齿轮减速器的输出轴用作空心轴，并通过膨胀套连接到工作机械的传动轴。整个驱动装置，包括电动机，联轴器，制动器和减速器，安装在传动装置的支架座上，然后由球铰链或轴承支撑。安装原理是球形铰链的支承点与传动装置的重心偏离一定距离，在SG-I直齿驱动的工作状态下，由偏心支承点引起的弯矩可以与由驱动装置的负载引起的弯矩平衡额外的力量。

　　3.空心轴悬架安装法

　　这种安装方法是将SG-I直齿驱动的输出轴和冶金机械轴通过膨胀套连接起来，并由输出轴和另一个扭杆来完成支撑。这种安装方法相对简单，节省了占地面积，并且可以减轻整机的重量，并且适用于从垂直方向传输电力的传输设备。
